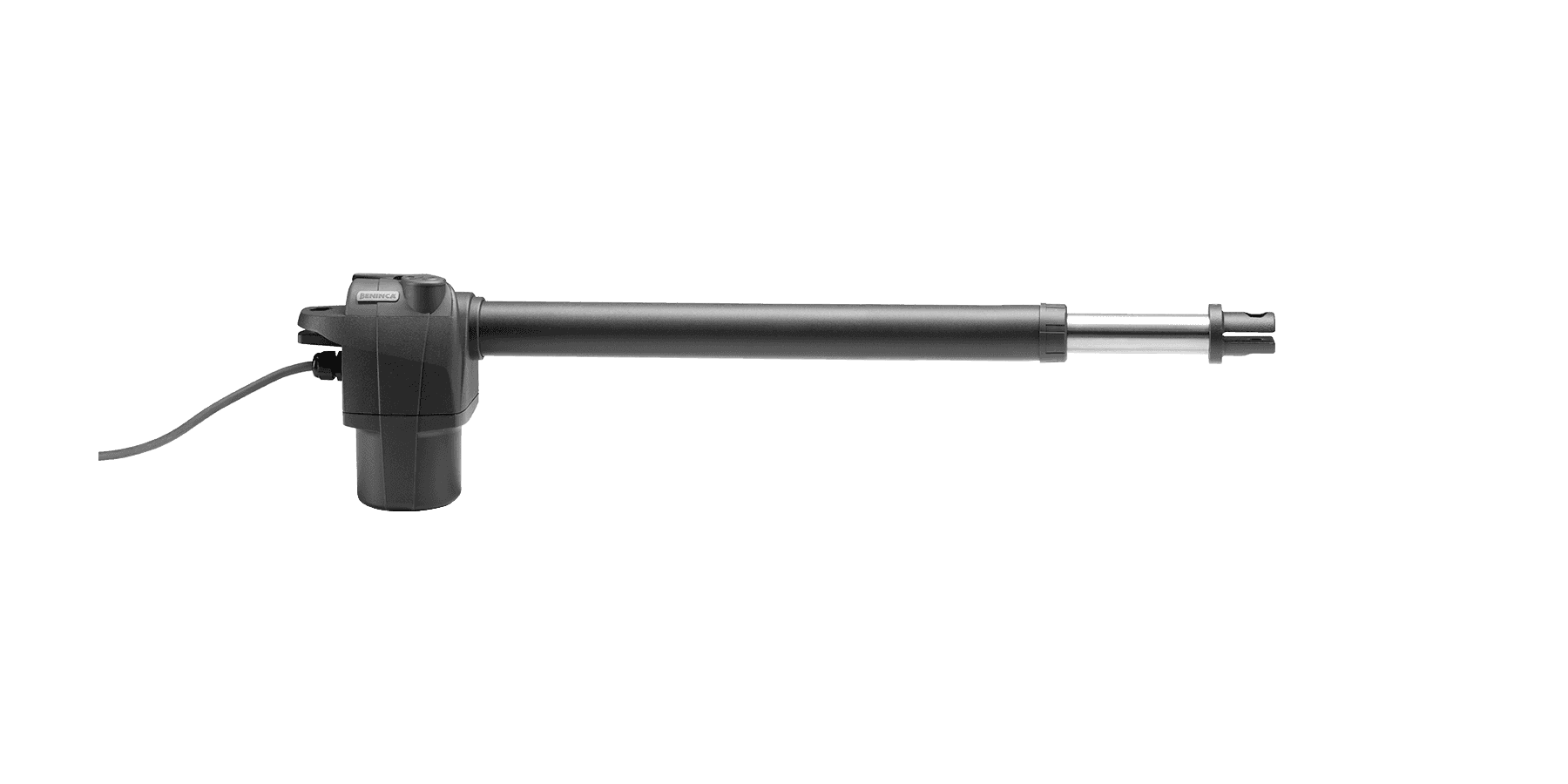

Opérateur BILL4024
BILL4024
24 Vdc | usage intensif
Opérateur électromécanique autobloquant 24 Vdc pour usage intensif | La centrale TRUST24 garantit une absorption en veille < 0,8 W | Système anti-écrasement avec détection ampérométrique | Possibilité de fonctionnement avec batterie | Design et lignes épurées particulièrement adaptés aux portails en fer forgé | Facile et rapide à installer grâce à des encombrements et dimensions d’installation réduits | Vis sans fin protégée par un joint racleur et une tige en acier inox, pour des endroits poussiéreux, sableux ou caractérisés par des agents atmosphériques agressifs | Déverrouillage par le haut facile d’accès | Disponible dans la version droite ou gauche
| Alimentation moteur | 24 Vdc |
| Courant max. absorbé | 5 A |
| Poussée maximale | 2000 N |
| Temps d’ouverture | 15” |
| Course standard | 400 mm |
| Course max. | 420 mm |
| Cycle de travail | usage intensif |
| Degré de protection | IP54 |
| Centrale incorporée | |
| Encodeur | |
| Température de fonctionnement | -20°C /+50°C |
| Lubrification | GRAISSE |
| Longueur max. vantail | 3,5 m |
| Poids | 5,5 kg |
| Nb de moteurs par palette | 48 |
| Poids kit | 14,6 kg |
| Nb de kits par palette | 30 |
BRAINY24
APPLICATION
1 ou 2 moteurs pour portails battants, portails coulissants en vis à vis et portes en accordéons industrielles avec 2 vantaux maximum
ALIMENTATION CENTRALE
230 Vac - 50/60 Hz
ALIMENTATION MOTEURS
24 Vdc / 120 W + 120 W
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et 3 codages radio (Advanced Rolling Code, Rolling Code, Code Fixe) | Borniers débrochables | Entrées pour fins de course séparées pour chaque moteur | Entrées pour ouverture, fermeture et piétons | Entrées pour photocellule active en ouverture-fermeture et en fermeture | Entrée pour barre palpeuse N.F ou 8K2 | Sortie pour serrure électrique 12 Vdc | Sortie pour témoin de signalisation de portail ouvert, éclairage de service, second canal radio et test des photocellules | Sortie de branchement clignotant | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple séparé pour chaque moteur | Sécurité anti-écrasement à détection ampérométrique et gestion encodeur | Ralentissements en ouverture et fermeture séparés pour chaque moteur | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien
BRAINY24 PLUS
APPLICATION
1 ou 2 moteurs pour portails battants, portails coulissants en vis à vis et portes en accordéons industrielles avec 2 vantaux maximum
ALIMENTATION CENTRALE
115 ou 230 Vac (sélectionnable) 50/60Hz
ALIMENTATION MOTEURS
24 Vdc / 240 W + 240 W
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et 3 codages (Advanced Rolling Code, Rolling Code, Code fixe) | Borniers débrochables | Entrées fins de course séparées pour chaque moteur | Entrées ouverture, fermeture, pas à pas et piéton | Entrées photocellules en ouverture, fermeture et fermeture séparée | Entrée arrêt | Entrée bord sensible N.F ou 8K2 | Entrée pour encodeur moteurs hydrauliques 24 Vcc | Sortie pour serrure électrique 12 Vcc | 2 sorties configurables comme voyant portail ouvert, deuxième canal radio, éclairage de courtoisie, éclairage de zone ou test photocellules, clignotant, alarme portail ouvert, alarme entrée NF | Sortie de branchement clignotant | Réglage automatique paramètres de fonctionnement | Réglage électronique séparé du couple pour chaque moteur | Réglage électronique séparé de la vitesse pour chaque moteur | Sécurité anti-écrasement avec détection ampérométrique des obstacles et gestion encodeur | Ralentissements en ouverture et fermeture séparés pour chaque moteur | Prédisposition pour branchement KNX avec carte X.BE (option) | Compatible pour la gestion, la configuration, le diagnostic et la mise à jour du firmware via l'application BeUP avec l'accessoire PRO.UP | Possibilité de configuration des paramètres et de gestion des radiocommandes avec le système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Avertissement de maintenance | Chargeur de batteries intégré
TRUST24
APPLICATION
1 ou 2 moteurs pour portails battants
ALIMENTATION CENTRALE
100 ÷ 250 Vac - 50/60 Hz
ALIMENTATION MOTEURS
24 Vdc / 130 W + 130 W
ABSORPTION EN VEILLE
0,8 W
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 512 codes et codage radio ARC | Borniers débrochables | Entrées de fin de course séparées pour chaque moteur | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées codeur séparées pour chaque moteur | Entrées ouverture, fermeture, pas à pas, piéton et arrêt | Entrée pour photocellule active en ouverture-fermeture et photocellule active uniquement en fermeture | Entrée pour bord sensible N.F. ou 8K2 | Sortie pour serrure électrique 12/24 Vcc | Deux sorties configurables comme voyant portail ouvert, éclairage de courtoisie, éclairage de zone, deuxième canal radio, test photocellules, clignotant, contact d'alarme | Réglage automatique des paramètres de fonctionnement | Réglage électronique séparé du couple pour chaque moteur | Sécurité anti-écrasement avec détection ampérométrique des obstacles et gestion encodeur | Réglage électronique du couple avec calcul automatique pour chaque point de la course (STC SYSTEM) | Ralentissements réglables séparément pour chaque moteur | Possibilité de fonctionnement à encodeur ou temporisé (géré via encodeur virtuel) y compris indépendamment entre les deux moteurs | ESA+ intégré pour économies d'énergie | Prédisposition pour branchement KNX via carte X.BE (option) | Prévue pour la gestion, la configuration, le diagnostic et la mise à jour du firmware via l'application BeUP, avec l'accessoire PRO.UP | Possibilité de configurer les paramètres et de gérer les radiocommandes avec le système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Avertissement de maintenance | Chargeur de batteries intégré
