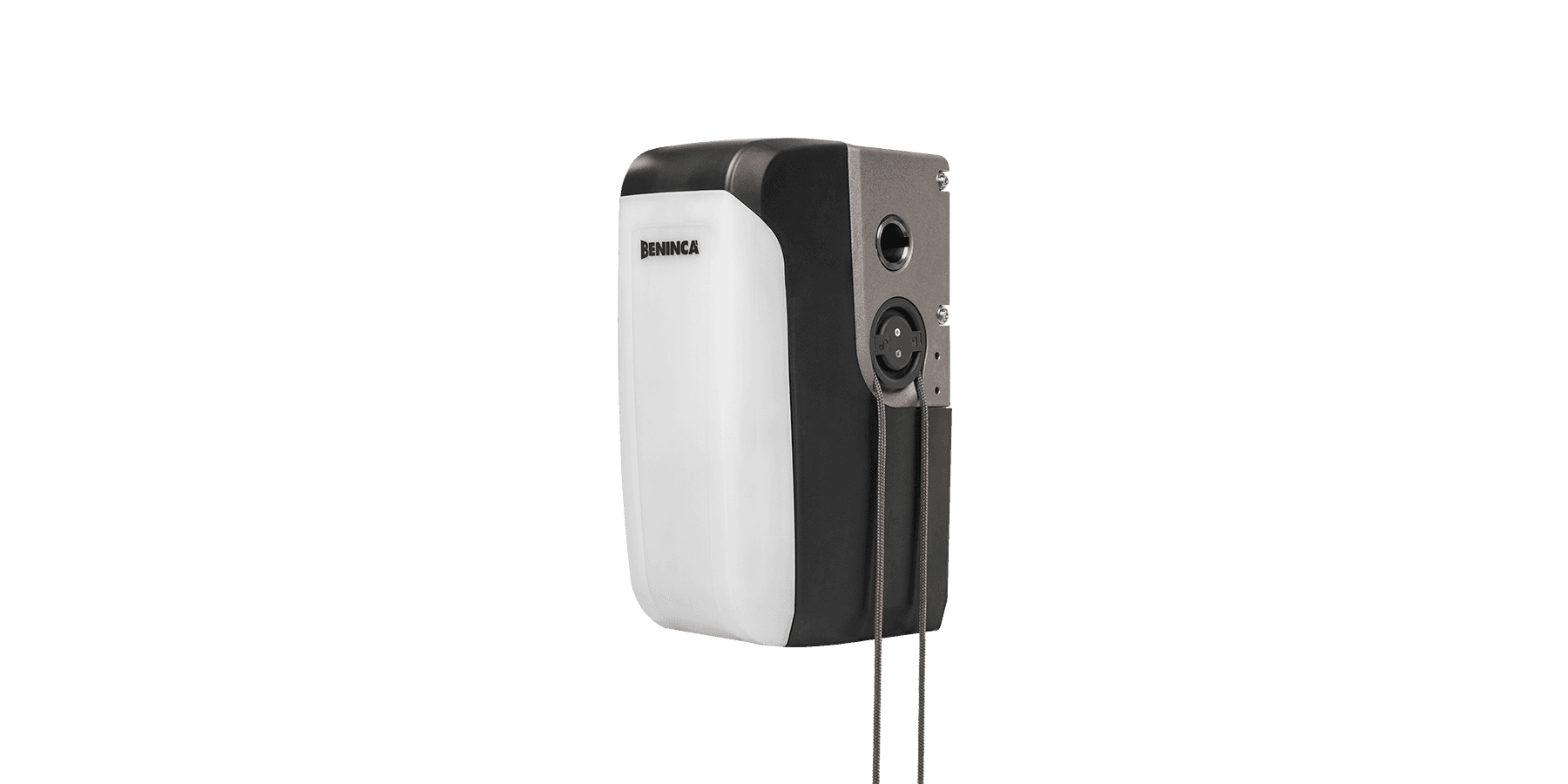

Opérateur JACK24.50
Usage collectif
Usage industriel
Portes garage sectionnelles
24 Vdc
Jusqu’à 20 ㎡
Dispositif intégré qui garantit la précision maximale pendant les phases d'actionnement de l'automatisme
Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels
Récepteur 433,92 Mhz doté de code exclusif ARC (Advanced Rolling Code)
Prédisposition pour la connexion aux systèmes domotiques KNX à travers la connexion de la carte X.BE (option)
Possibilité de gestion de la centrale de commande à travers l’application BeUp qui réplique le menu de la centrale et permet de programmer les paramètres, les logiques, de lire les messages d’erreurs et mettre à jour le firmware. Il est possible d’effectuer un diagnostic à distance, vérifier l’état du portail et envoyer une commande
512 émetteurs mémorisables dans le récepteur
JACK24.50
24 Vdc | usage intensif
Opérateur rapide 24 Vdc à montage latéral pour utilisation intensive avec centrale incorporée et encodeur virtuel | Alimentateur à découpage à plage étendue de 100 à 250 Vca qui permet une faible consommation et une longue durée de vie de l'actionneur | Encodeur absolu intégré assurant une précision maximale lors des ralentissements et un contrôle avancé sur le mouvement de la porte, sans jamais en perdre la référence même en cas de coupure de courant ou de déblocage de l'automatisme | Dispositif STC System qui permet de gérer la distribution du couple en fonction de la position de la porte, garantissant une sécurité maximale | Éclairage de courtoisie à 14 LED intégrées qui garantissent un rendement lumineux élevé | Dimensions compactes (11 cm de large) qui permettent un montage facile et rapide même dans des espaces limités | Idéal pour l’automatisation de grandes portes (jusqu’à 20 ㎡) ou lorsqu’une utilisation intensive est nécessaire | Fonctionnement garanti même en cas de panne de courant grâce à des batteries parfaitement intégrées au moteur (2 batteries de 1,2 Ah) | Système anti-écrasement avec détection ampérométrique | Prédisposé pour la connexion de l’accessoire X.BE nécessaire pour l’intégration des systèmes domotiques KNX et pour la programmation via l’application BeUP et l’interface PRO.UP
Plaque de fixation incluse
| Alimentation de réseau | 100 ÷ 250 Vac (50-60Hz) |
| Alimentation moteur | 24 Vdc |
| Courant max. absorbé | 3,3 ÷ 1,8 A |
| Couple maximum | 50 Nm |
| Rotations maximales en sortie | 20 |
| Vitesse de sortie | 34 r.p.m. |
| Trou arbre | 1” (25,4 mm) |
| Cycle de travail | usage intensif |
| Degré de protection | IP40 |
| Centrale incorporée | |
| Récepteur intégré | |
| Encodeur | |
| Température de fonctionnement | -20°C /+50°C |
| Surface porte | 20 ㎡/max |
| Poids | 7,6 kg |
| Nb de moteurs par palette | 50 |
CP.JACK
APPLICATION
1 opérateur latéral pour portes sectionnelles équilibrées JACK24
ALIMENTATION CENTRALE
100 ÷ 250 Vac - 50/60 Hz
ALIMENTATION MOTEURS
24 Vdc / 8 A
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 512 codes et codage radio ARC | Borniers débrochables | Encodeur absolu | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pas à pas, arrêt, photocellule, ouverture, fermeture | Entrée pour bord sensible N.F ou 8K2 | Éclairage de courtoisie à LED intégré | Sortie configurable comme voyant porte ouverte, éclairage de courtoisie, éclairage de zone, deuxième canal radio | Sortie serrure électrique 230 Vca/éclairage de service | Sortie de branchement clignotant | Réglage automatique des paramètres de fonctionnement | Programmation électronique du couple avec calcul automatique pour chaque point durant la course (STC SYSTEM) | Réglage électronique de la vitesse d’ouverture et de fermeture séparé | Sécurité anti-écrasement avec détection ampérométrique des obstacles et gestion par encodeur | Ralentissements électroniques en ouverture et en fermeture | ESA+ intégré pour des économies d’énergie | Prédisposition pour branchement KNX grâce à la carte X.BE (option) | Compatible pour la gestion, la configuration, le diagnostic et la mise à jour du firmware via l’application BeUP et l'accessoire PRO.UP | Possibilité de configuration des paramètres et de gestion des radiocommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès et programmation | Avertissement de maintenance | Chargeur de batteries intégré
